Un plano es la imagen de un piso o zona con los activos marcados encima. Sirve para encontrar un equipo rápido y para ver de un vistazo qué está fuera de servicio y qué quedó afectado. No es un sistema de planos CAD: una imagen por piso, bien recortada, alcanza.
Cuándo usarla
- El sitio tiene muchos activos por piso y el técnico pierde tiempo buscándolos.
- Quieres ver en el plano la cascada de una falla (chiller → aires).
- Tienes un plano mejor y quieres reemplazar el anterior.
Antes de empezar
- El sitio debe tener al menos una ubicación de tipo piso o zona (el plano se cuelga de una ubicación).
- Archivo PDF (se usa la primera página), JPG o PNG, de hasta 25 MB. Nada de SVG ni DWG.
- Cuántos planos: en Free y Starter tienes 1 plano incluido; desde Pro, todos los que necesites. Reemplazar un plano no cuenta como uno nuevo, y el plano incluido no vence. Si la empresa baja a Free o Starter (o vence la prueba gratis), sus planos se conservan y se pueden reemplazar; solo no se suben planos de otras ubicaciones. Borrar un plano libera el cupo.
- Subir y reemplazar requiere Manage sites; ubicar activos, Create & edit assets (el técnico puede); quitar un pin, Decommission assets.
Pasos
Abre el plano del sitio
En la ficha del sitio pulsa Plans. Llegas a Floor plan. Arriba, en el selector Choose a location, elige el piso o zona. Si el sitio ya tiene algún plano, se abre directo el primero; cambia de piso con ese mismo selector.
Sube el archivo
Pulsa Upload plan y elige el archivo. Verás Processing the plan… unos segundos: Qribo lo convierte a imagen y evalúa su legibilidad.

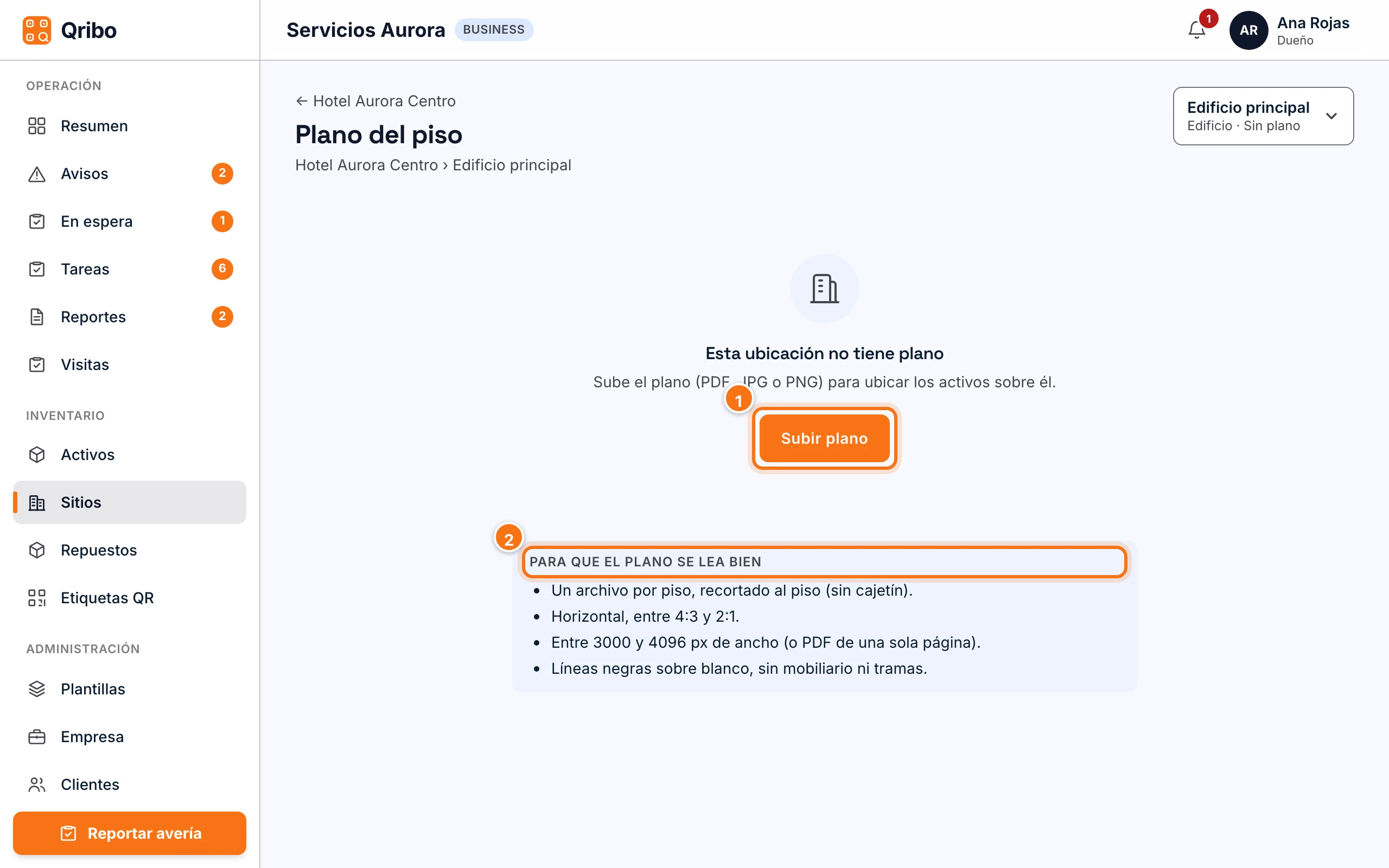

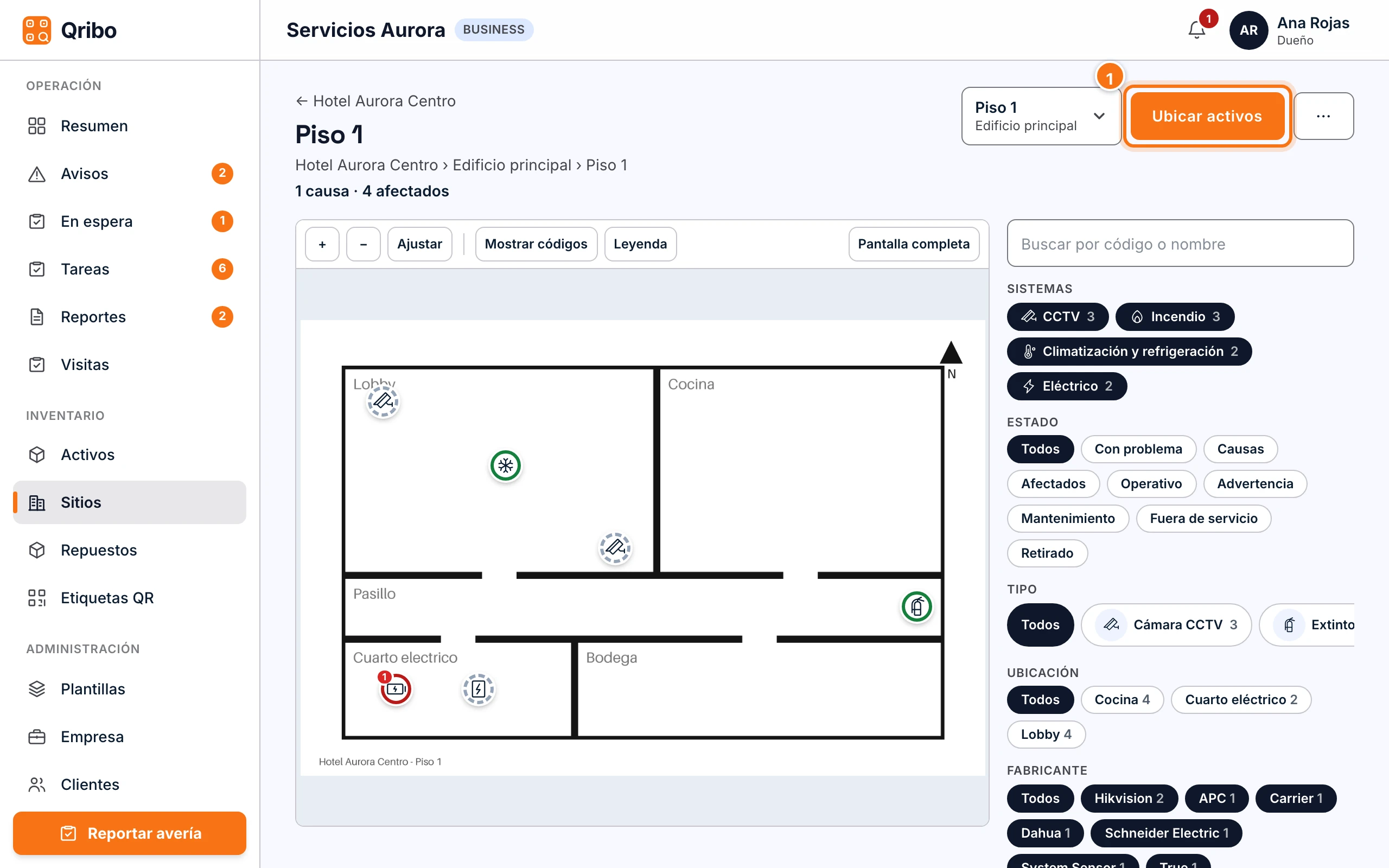

Ubicación sin plano: (1) Subir plano y (2) los consejos para que se lea bien. Plano del Piso 1 con los activos como pines; (1) Ubicar activos para colocar los que faltan. Ubica los activos
Pulsa Place assets. Elige un activo de la lista Sin ubicar (muestra entre paréntesis cuántos activos faltan) y haz clic en el plano donde está instalado; repite, o salta al siguiente con Next. Termina con Done. Solo se ofrecen activos de esa ubicación o de las que cuelgan de ella.
Lee el plano
Cada pin lleva el icono del tipo de equipo y un anillo con el color del estado. Un anillo gris discontinuo es Affected by other equipment; el que pulsa es Unattended (failure or open notice not taken). Pasa el cursor o toca un pin para resaltar de qué depende y a qué afecta; usa Status, Type y Hide the rest para enfocarte.
Reemplaza la imagen sin perder pines
En Plan options elige Replace image. Son tres pasos: archivo nuevo, comparación con opacidad y la decisión Keep positions (same view of the floor, only the image changed) o Remove positions. Confirma con Replace plan. Si la proporción cambió más de un poco, los pines quedan marcados Review.
Resultado
Los activos ubicados muestran View on plan en su ficha y el plano aparece en la app (Floor plan) para el equipo que tenga el sitio. El asistente de activar etiqueta ofrece la tarjeta Place on the plan (optional) cuando la ubicación elegida tiene plano. Todo movimiento de un pin queda en la línea de vida del activo.
